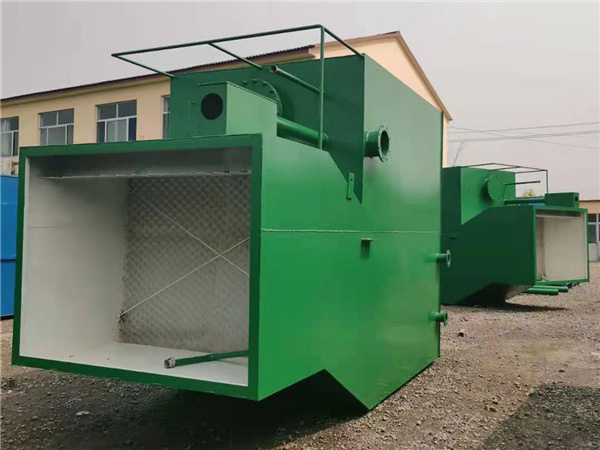

FA型全自動一體化凈水器

FA型全自動一體化凈水器特別適用于工礦企業的給水處理和中、小型自來水廠的自動化管理。全自動凈水器是實現水廠自動化管理的重要單元，無需人員操作、全自動運行的一體化凈水器裝置，配合自動加藥裝置及消毒設備，即可成為一個具有全套功能的凈水站(廠)。

一、設備概述

FA型全自動一體化凈水器集混合反應、絮凝沉淀、過濾出水為一體，通過設備自身的特殊裝置結合電氣控制自動完成加藥、配水、排污泥、反沖、排污等運行程序。全自動凈水器自動化運行，無需人員操作，避免了人為操作造成的水質不穩定，使處理后的水質優良穩定。

標注示例

FA - X

│　└──　產水量 （m3/h）

└─────　全自動凈水器

二、設備優點

FA型全自動一體化凈水器，進水指標：

1、進水：河流、溪流、水庫等地表水源或部分地下水源（需檢測水樣）；

2、濁度：晴時100~300NTU，雨時800~1300NTU；

3、水溫：3℃~25℃；

4、現有裝置：蓄水池；

5、水質問題：晴時水體濁度超標（內有少量泥沙、雜質）、水色發黃、輕微的異味、細菌超標；雨季時沉淀后水質渾濁發黃，泥沙量大，異味嚴重，細菌超標。

FA型全自動一體化凈水器，具有凈水效果好、范圍廣、節能、占地小、耗水量少，節水、節電、節人工的優點。

1、運行管理方便——全自動凈水器自動化程度高，值班人員只需定時作水質監測工作，無需操作管理。

2、先進——混凝澄清和過濾工藝巧妙地有機組合成一體化，具有自集水系統和自動反沖洗功能，無需另設反沖洗水泵和空壓機，既節省基建投資又節省水源。

3、節能——具有較小的進水能耗和節約沖洗水量。

4、高效——混凝澄清和過濾凈水效果顯著，濾層沖洗快速干凈。

5、工程基建量小、投產快，易組合配套，適合建造中小型自來水廠。

三、適用范圍

1、水濁度小于3000mg/L的各類江、河、湖、水庫等為水源的農村、城鎮、工礦企業的水廠，可作為主要的凈水處理裝置。

2、對于低溫、低濁、有季節性藻類的湖泊水源，全自動凈水器有其特殊的適應能力。

3、可用于高純水、飲料工業用水、鍋爐用水等作前置水處理的預處理設備。

4、用于各類工業循環水系統，全自動凈水器可有效而大幅度地提高循環用水水質。

5、用于中水回用系統，以污水廠污水處理后的出水為水源，凈化后回用水的處理設備。

四、主要技術特性

1、FA型全自動一體化凈水器，上層為節能新型水力——澄清——整流裝置——斜板澄清器，下層均質石英砂濾料濾池。

2、十分節能——具有較小的進水能耗和節約沖洗水量。

3、高效——混凝澄清和過濾凈水效果顯著濾層沖洗快速干凈。

4、構造合理——混凝澄清和過濾工藝巧妙地立體有機組合一體。

5、運行管理方便——FA型全自動一體化凈水器運行為自動程序操作或手動。

五、技術參數

·適用原水濁度: ≤3000mg/L

·適用原水溫度：常溫

·凈水出水濁度: ≤3mg/L

·沉淀區設計表面負荷： 7～8m3/h．m2

·過濾區設計濾速:8～10m/h

·濾池沖洗強度：14～17L/S．M2

·沖洗歷時：t=4～6min

六、產品設計及性能說明

FA型全自動一體化凈水器

1、工藝設計

工藝流程圖：

蓄水池水經進入設備前加入絮凝劑，在管道混合器中混合后進入凈化設備，經過混凝、斜板沉淀、曝氣溶氧、濾層過濾得到清澈的水質，在殺菌消毒后流入蓄水池，完成對原水的凈化。

2、設備配置

設備 型號 數量

YYA一體化凈水設備 YYA-100D

(100m3/h) 1臺

管道混合器 1臺

混凝劑投加裝置 XN 1臺

助凝劑投加裝置 XN 1臺

電解法次氯酸鈉發生器 CL-50 1臺

水泵 2臺

（一用一備）用戶提供

獲取方案報價

3、設備介紹

絮凝劑加藥：

為了使濾器能夠更有效的去除懸浮物，提高后續系統的過濾效果，實際加藥量需根據當時水質及絮凝試驗確定。

管道混合器：

為提高絮凝劑混合效果，系統在進入一體化凈水設備進水口附近設置1臺管道混合器，目的是更好的與水混合，保證后續系統的過濾效果，降低水的濁度；

4、設備工藝特點

(1)混合：由靜態管道混合器進行水力混合；

(2)曝氣溶氧：“瀑布跌水”方式，溢出水中有害氣體，消除異味，溶解氧氣，鮮活水質；

(3)澄清：內置斜板沉淀大顆粒污染物；

(4)過濾：采用3~9層不同介質的天然復合濾料按照不同密度、質量有序排列，截留去污98%以上；

(5)沖洗：虹吸控制反洗時間及頻率，濾層360度清洗，防止濾料層板結；

(6)排泥：采用手動閥排泥。

七、自行運行操作程序

1、打開進水閥。

2、當過濾層積污到一定程度，全自動凈水器自動進行反沖洗，歷時約4~6分鐘。

3、FA型全自動一體化凈水器的排泥為定時自動排泥。

FA型全自動一體化凈水器，將絮凝、沉淀、過濾、自動反洗四個過程有機地組合于一套設備內，輔以加藥(混凝劑)、混合、消毒，即可成為一個成套的中/小型凈化水設備。

FA型全自動一體化凈水器，具有獨立的過濾系統凈化水質，自動反洗自動排污，凈化效率更高！只要接通設備外接管道(進出水管、排污管)，設備就能正常過濾出水、自動反洗排污，出水濁度保持0.4~3NTU。
